在先進封裝（如 Flip Chip, BGA, CSP）的可靠性驗證中，熱循環測試（Thermal Cycling, TC） 往往是決定產品能否量產的“生死關”。許多工程師在面對焊點斷裂、界面分層等失效模式時，首先懷疑的是焊接工藝或芯片設計，卻往往忽略了那個看似不起眼的“配角”——底部填充膠（Underfill）。

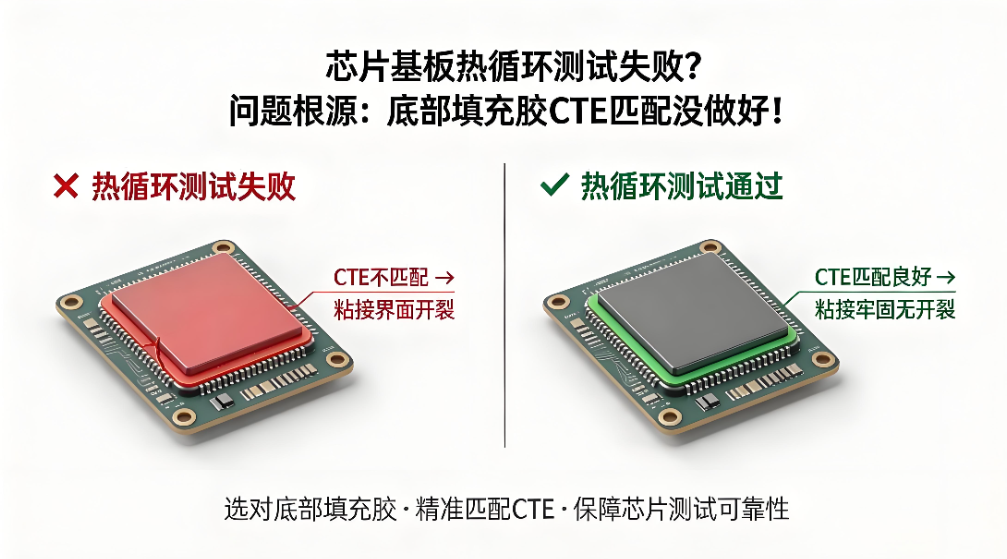

事實上，超過 60% 的熱應力失效，根源在于底部填充膠與基板、芯片之間的 熱膨脹系數（CTE）失配。
一、 為什么 CTE 失配是可靠性的“隱形殺手”？
當電子設備在不同溫度環境下工作時，封裝體內的各種材料（硅芯片、有機基板、焊料、底填膠）會以不同的速率膨脹和收縮。
* 硅芯片 (Si)：CTE 極低，約為 2.6 ppm/°C。
* 有機基板 (Substrate)：CTE 較高，通常在 15–18 ppm/°C。
* 焊料 (Solder)：CTE 約為 21–24 ppm/°C。
如果底部填充膠的 CTE 過高（例如 > 60 ppm/°C），在溫度劇烈變化時，它無法有效緩沖芯片與基板之間的位移差。這種位移差（Displacement Mismatch）會直接轉化為作用在焊球上的剪切應力（Shear Stress）。
核心邏輯：底填膠的核心使命不是“粘接”，而是“應力緩沖”。它需要在芯片和基板之間建立一個剛柔并濟的過渡層，將集中在焊點上的應力分散到整個封裝體上。
二、 典型失效模式：從微觀裂紋到宏觀斷裂
當 CTE 匹配不佳時，我們通常在 SEM（掃描電鏡）下觀察到以下幾種典型的失效路徑：
1. 焊點根部開裂 (Solder Joint Cracking)：這是最常見的失效。由于應力集中，裂紋通常起始于焊球與基板焊盤的連接處（IMC 界面）。
2. 界面分層 (Delamination)：下填膠與芯片鈍化層（Passivation Layer）或基板阻焊層（Solder Mask）之間出現剝離。這通常是由于材料的模量（Modulus）與 CTE 共同作用導致的附著力失效。
3. 芯片背板應力損傷：在極端情況下，過大的應力甚至會傳遞到硅芯片內部，導致微裂紋，影響電氣性能。
三、 如何通過選型優化 CTE 匹配？
要解決熱循環失效，不能只看單一指標，而需要關注下填膠的綜合力學性能平衡：
1. 追求更低的 CTE (Low CTE)
現代高性能底部填充膠通常通過添加高比例的二氧化硅（Silica）填料來降低 CTE。
* 建議指標：選擇 CTE1 (玻璃化轉變溫度以下) < 30 ppm/°C，CTE2 (玻璃化轉變溫度以上) < 80 ppm/°C 的產品。
* 注意：填料含量越高，粘度通常越大，可能會影響毛細流動速度，需要在工藝上進行平衡。
2. 優化玻璃化轉變溫度 (Tg)
Tg 決定了材料從“玻璃態”轉變為“橡膠態”的溫度點。
* 策略：對于工作在高溫環境（如汽車電子）的產品，建議選擇 高 Tg (> 120°C) 的底填膠。在高 Tg 狀態下，材料保持較高的模量，能提供更好的支撐力；而在低 Tg 狀態下，材料變軟，能更好地吸收應力。
3. 關注模量 (Modulus) 與 韌性 (Toughness)
* 低模量：有助于減少傳遞給焊點的應力，但可能犧牲支撐強度。
* 高韌性：能有效阻止裂紋的擴展。
* 最佳實踐：尋找那些在低溫下具有適度柔性，且在高溫下仍能保持結構完整性的“梯度模量”材料。
四、 案例分享：某 AI 模組的熱循環壽命提升
在某次針對高性能 AI 計算模組的可靠性優化中，客戶原本使用的通用型底部填充膠在 -55°C 至 125°C 的熱循環測試中，僅能通過 500 次循環即出現 10% 的失效。
通過引入我們漢思新材料推薦的低應力、高填料含量專用漢思底部填充膠，我們將 CTE1 從 45 ppm/°C 降低至 28 ppm/°C，并優化了固化曲線。最終，該模組成功通過了 1500 次 熱循環測試，且未觀察到任何焊點開裂現象，良率提升了近 20%。
五、 給工程師的選型建議清單
在下一次進行新材料評估時，建議你向供應商索取以下關鍵數據并進行交叉比對：
* CTE1 & CTE2：是否與你使用的基板和芯片尺寸相匹配？
* Tg 點：是否高于你的最高工作溫度？
* 彈性模量 (E-modulus)：在室溫和高溫下的表現如何？
* 斷裂韌性 (Fracture Toughness)：材料抵抗裂紋擴展的能力。
* 吸濕率 (Moisture Absorption)：低吸濕率能防止“爆米花”效應。
結語：
底部填充膠不僅僅是一種膠水，它是先進封裝可靠性的“守護者”。在面對嚴苛的熱循環挑戰時，回到材料學的本源，關注 CTE 匹配與應力管理，往往能找到最根本的解決方案。
如果你正在為熱循環失效頭疼，歡迎聯系漢思新材料的應用工程師團隊，獲取免費的樣品測試與失效分析支持。
